Почему двухконтурный газовый котел вдруг, перестал нагревать горячую воду?

Конструктивные особенности газового котла Бакси baxi, Навьен, Аристон

В любом случае пригодится ознакомление с техникой данного класса и особенностями современных моделей. Эти знания помогут правильно выбрать оборудование, не совершать ошибки в процессе эксплуатации.

В бытовых котлах Бакси (baxi), Навьен и Аристон для нагрева воды сжигают газ, дизельное и твердое топливо, применяют электрические ТЭНы. Для более полного использования потенциала энергетических ресурсов совершенствуют теплообменники. В них делают длинные протоки сложной формы, чтобы обеспечить длительное нахождение жидкости в рабочей зоне.

Актуальной тенденцией является компактность. Производители предлагают газовых котлы с квадратными корпусами сравнительно небольшой толщины. Некоторые модели по своим эстетическим характеристикам вполне заслуживают размещения на видном месте.

Следующей особенностью является внедрение автоматизированных систем управления. Они контролируют процесс горения, изменяют режимы работы с учетом показания датчиков температуры на улице и в отдельных комнатах. При перегреве техника выключается без вмешательства со стороны пользователя.

Необходимо рассмотреть внимательно ситуации, когда газовый котел Бакси не греет воду. Это происходит, например, при прекращении подачи энергетических ресурсов. Соответствующую проверку сделать не сложно даже без специальной профессиональной подготовки.

Циркуляционные насосы, клапаны, другие типовые узлы и агрегаты редко выходят из строя. Их конструкции рассчитаны на многолетнюю эксплуатацию без обязательного технического обслуживания. В электронных схемах вовсе нет движущихся деталей. Их поломки происходят из-за брака. При соблюдении правил, установленных производителем, ресурс современных газовых котлов отопления составляет более 10 лет.

Повредить электрическую часть оборудования способны броски напряжения в сети питания. Для исключения таких воздействий устанавливают внешний стабилизатор. Пригодится проверка системы заземления. Этим набор профилактических мер по данной группе проблем исчерпывается.

Гораздо сложнее обеспечить защиту от самой распространенной причины поломок газовых котлов — накипи. Именно она будет подробно изучена в данной статье. При нагреве соли кальция и магния преобразуются в твердое состояние. Именно эти примеси засоряют узкие технологические отверстия в теплообменниках. Они же образуют пористую структуру на поверхности электрических нагревательных элементов. При значительном нарушении нормального отвода тепла их корпуса повреждаются.

Для предотвращения образования накипи и извести внутри котла целесообразно установить не химические фильтры (преобразователи воды), магнитные и электромагнитные, которые обеспечат долгую «жизнь» Вашему котлу и бесперебойную подачу горячей воды, а также защитят контур отопления.

Способы решения проблемы

Сегодня на рынке присутствует множество газовых настенных котлов различных производителей. Принцип работы агрегатов у всех моделей по сути один и тот же, но у каждой торговой марки есть свои нюансы, которые могут иметь отношение к причинам неисправностей и, как следствие, плохому нагреву воды.

«Аристон» — итальянская торговая марка, которая отличается надёжностью. Котлы бренда адаптированы к отечественным инженерным коммуникациям и эксплуатационным условиям. Наиболее часто встречающаяся причина неисправностей — жесткая вода, которая способствует образованию засоров теплообменника и циркулирующего насоса.
«Навьен» — корейские автономные газовые котлы. Они просты в эксплуатации и эффективны. Особенностью модификации является наличие двух теплообменников и отсутствие панели управления на корпусе. Причиной того, почему котёл «Навьен» плохо греет горячую воду, может стать остановка работы оборудования. Виной этому датчик давления воздуха, который при наличии обратной тяги в дымоотводном узле подаёт сигнал управляющей плате, из-за чего закрывается клапан подачи газа на горелку.
«Вайлант». Немецкое качество полностью отражено в агрегатах под этой торговой маркой. Так как прибор имеет европейское происхождение, чаще всего страдают его теплообменники, которые засоряются из-за ненадлежащего качества проводящей тепложидкости.
«Бакси» — ещё один представитель итальянских производителей автономного отопительного оборудования. У него простые и надёжные котлы. Основной причиной того, почему «Бакси» не нагревает воду, как отмечают специалисты по обслуживанию подобных агрегатов, является заводской брак, который иногда встречается у модельной линейки этой фирмы.
«Ардерия» — южнокорейский производитель. Он предусмотрел определённый алгоритм управления отопительным оборудованием. Неправильные настройки могут стать ответом на вопрос о том, почему котёл перестал греть воду.
«Протерм» — дочернее предприятие немецкой фирмы «Вайлент». При эксплуатации этих котлов нужно следить за качеством теплопроводящей жидкости, использовать очищающие фильтры, чтобы предотвратить засор теплообменника.
«Будерус» — ещё один «немец» на отечественном рынке автономного отопительного оборудования, который зарекомендовал себя с положительной стороны. Как у всех европейцев, неисправности могут быть вызваны образованием известкового налёта внутри системы теплообмена, а также засорением датчика протока рабочей жидкости.

Когда известна причина, почему котёл не греет воду, можно попытаться устранить её самостоятельно. Производители часто делают механические узлы доступными для самообслуживания.

Важно! При устранении неполадок собственными силами нужно перед началом работ агрегат отключить от электрического питания и освободить внутренние узлы от теплоносителя

Далее по ситуации:

При засоре теплообменника можно прочистить его с помощью специальных жидкостей, либо применив проверенные домашние средства для удаления накипи. В последующем лучше использовать фильтрующие устройства на входе теплоносителя в котёл.
Если причина в неисправном насосе, следует разобрать его и осмотреть ротор. При обнаружении посторонних частиц, которые стопорят свободное движение, необходимо удалить их. Также подлежит осмотру фильтр на предмет засора.
Когда причиной неисправности стал датчик протока воды, необходимо достать из него деталь, внутри которой находится турбина. Если при вращении пальцем она начинает щёлкать или тормозить по ходу движения, это значит, что в корпусе находятся посторонние частицы. Следует попытаться промыть турбину и прочистить каждую её лопасть с помощью ватной палочки, смоченной в очищающей жидкости.
Трехходовой клапан, если он стал причиной неисправности котла, также необходимо прочистить, а заодно проверить газовый шланг и фильтр.
При пониженном давлении следует проверить все фитинги и вентили на приборе, напор, с которым вытекает вода из смесителя. Если протечек нет, а напор слабый или отсутствует, то простое пополнение воды в расширительном баке поможет решить проблему.

Однако есть способ менее затратный, но весьма продуктивный – врезка электрического накопительного нагревателя в контур горячего водоснабжения. Причём, для этой цели, вполне подходит любой стандартный нагреватель объёмом 30 л, вне зависимости от фирмы-производителя.

Не нагревается радиатор отопления

Чаще всего проблемы с нормальной теплоотдачей возникают в радиаторах отопления. Это объясняется их специфической конструкцией – теплоноситель движется не по одной трубе, как в транспортировочной магистрали, а распределяется по нескольким.

В каких случаях не греет радиатор отопления? Существует несколько факторов, напрямую влияющих на правильность работы батареи.

Воздушные пробки в отоплении

Существует несколько причин появления воздушных пробок в системе отопления – превышение температурного режима, испарение воды и т.д

Важно, что следствием этого является появление мест в магистрали, не заполненных теплоносителем. Чаще всего это радиаторы отопления. Для их устранения необходим монтаж крана Маевского – воздушного клапана, выпускающего избыток воздуха из прибора

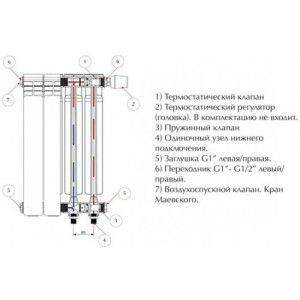

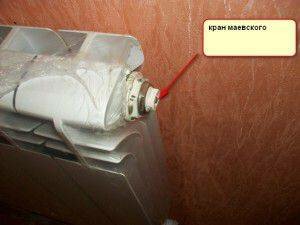

Для их устранения необходим монтаж крана Маевского – воздушного клапана, выпускающего избыток воздуха из прибора.

Как определить, почему плохо греет радиатор отопления? Самый простой метод – перепад температур на поверхности. В месте образования воздушной пробки она будет значительно ниже, тем самым препятствуя нормальному прохождению теплоносителя. Для ее устранения необходимо выполнить следующие действия:

С помощью отвертки или поворотного рычага открыт кран Маевского;
Добавлять в систему воду, пока вместе с воздухом из крана не начнет вытекать теплоноситель;
Перекрыть подачу воды.

После запуска системы отопления поверхность радиатора должна нагревать равномерно. В противном случае повторить процедуру.

Неправильный монтаж и известковый налет в трубах

От корректной установки радиатора зависит эффективность его работы. Он не должен быть наклонен относительно плоскости пола и стены. Если это условие не было выполнено, то неизбежно возникнет вопрос – почему не греет батарея отопления.

Для проверки правильности установки радиатора можно взять стандартный строительный уровень. Если верхняя плоскость батареи имеет отклонения – следует выполнить повторный монтаж. Лучше всего использовать для этого новые усиленные крепления.

Если же и после этого вопрос, почему не греет радиатор отопления остается нерешенным, рекомендуется сделать промывку системы отопления. Эта проблема актуальна для старых труб и радиаторов, изготовленных из стали и чугуна. Со временем на внутренней поверхности скапливается известковый слой, препятствующий нормальному протеканию теплоносителя. Выполнить процедуру промывки можно несколькими способами:

Гидравлическая. В контур системы подключается специальный насос, который создает большой напор воды. Под действием этой силы накипь разбивается на небольшие фракции и задерживается в фильтре насоса;
Химическая. Специальные добавки воздействуют на известковый налет, который теряет однородность и отслаивается от внутренней поверхности. В дальнейшем выполняется гидравлическая промывка для удаления остатков мусора.

Специалисты рекомендуют применять комплексный метод для решения проблемы, при которой батарея отопления не нагревается. После проверки правильности монтажа выполняется промывка системы, а затем правильное заполнение с открытым краном Маевского.

Если двухтрубная отопительная система не греет из-за засора труб – нужно внимательно выбирать технологию очистки. Для трубопроводов из полипропилена химическую прочистку делать нельзя.

Ремонт котлов Baxi своими руками Видео урок

Пламя горелки не достигает максимальной мощности

Виной неисправности может служить неправильная настройка давления в отопительной системе, неисправность модулятора клапана газа или поломка диодного моста.

Способ устранения: настроить параметры системы, воспользовавшись инструкцией по эксплуатации котла.

Котел запускается и сразу прекращает работу

Причиной служит низкое давление газа в газопроводе.

Способ устранения: следует уменьшить значение поступающего давления газа до пяти мБар (стандарт – двадцать пять мБар).

Слабый нагрев в системе горячего водоснабжения

Причина этого в неполном открывании трехходового клапана или в его поломке. Чтобы подтвердить неисправность клапана, следует дать остыть системе, перекрыть запирающие клапаны системы отопления, затем включить котел в режим горячего водоснабжения. Если клапан неисправен, то одновременно с ГВС будет происходить нагрев в системе отопления.

При розжиге в котле слышны «хлопки»

Такой шум появляется из-за: недостаточного горения газа (необходима регулировка минимального давления); изменения расстояния от подвода газа до запальника в ходе неаккуратной транспортировки котла бакси (следует отрегулировать величину зазора, установив его на 4-5 мм); чрезмерной тяги (используя заслонку уменьшить тягу в котле).

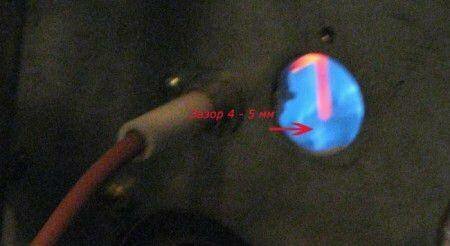

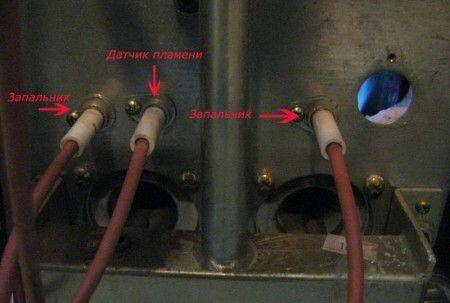

Как отрегулировать зазор между горелкой и запальником

Открываем переднюю панель и полностью снимаем ее с котла. Снимаем заслонку со смотрового отверстия. За ним располагается запальник

Чтобы изменить величину зазора, необходимо отвернуть винт, на который крепится электрод запальника, затем снять и осторожно подогнуть электрод. После чего устанавливаем его на место и закрываем заслонку отверстия

Резкое понижение температуры теплоносителя в контуре

Причиной этому служат: засорение фильтров (требуется их прочистка или замена); повреждение труб, радиаторов, их засорение или промерзание (неисправность необходимо выявить и заменить или прочистить дефектный участок трубопровода).

Как произвести чистку первичного теплообменника своими руками (видео)

Сливаем воду, откручивая кран на котле справа. По возможности необходимо слить воду из системы отопления. Для чистки используем прибор под названием Жель. Подсоединяем патрубки прибора к отопительным трубам бакси. Откручиваем крышку на приборе, заливаем жидкость для чистки. Включаем Жель в электросеть. В течении пары часов ручкой на приборе переключаем направление промывающей жидкости «вперед – назад». Через два часа прибор отключаем, откручиваем кран для слива воды из бакси котла. Снимаем шланги, убедившись, что промывающая жидкость стекла обратно в прибор. Соединяем котел с системой, заполняем ее теплоносителем. Очистка котла позволит удалить с его деталей накипь и предупредит засорение и поломки.

Чистка вторичного теплообменника (контур отопления)

Вновь используем прибор для промывки. Подключаем его к котлу, включаем. Газовый кран следует закрыть, а кран подачи горячей воды открыть. И после этого выключаем прибор для прочистки. Таким образом, жидкость будет прогоняться по короткому контуру системы.

Перед установкой котла, его эксплуатацией и ремонтом обязательно проконсультируйтесь со специалистом. Несмотря на все положительные качества котлов baxi, они, как и все оборудование, имеют свой запас прочности и срок службы. В данной статье мы рассмотрели основные виды поломок, а также увидели, как производить ремонт котлов бакси своими руками. Желаем успехов вам и вашим котлам.

Принцип работы газовой горелки

Для нагрева проточной воды в большинстве случаев необходима мощность котла близкая к максимальной. В современных котлах мощность горелки регулируется в широком диапазоне. Регулировка происходит за счет изменения количества подачи газа газовым клапаном. Величину регулировок определяет плата управления в зависимости от логики работы и настроек. Процесс можно наблюдать визуально по высоте языков пламени на горелке.

Если в настройках котла установлена 100% мощность котла в режиме ГВС, но визуально языки пламени на горелке слабые, или видны явные перебои, то следует проверить:

настройку газового клапана (статическое и динамическое давление газа)
плату управления

Такие проверки могут быть выполнены только квалифицированным специалистом.

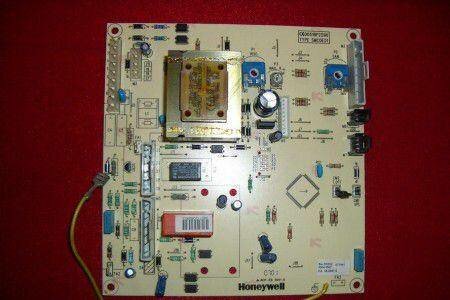

Плату управления в качестве причин возникновения проблем с горячей водой следует рассматривать, когда все остальные проверки не принесли результата. Причиной может быть неисправность в цепи модуляции пламени. Блок управления котлом постоянно регулирует мощность горелки в зависимости от условий и если на плате есть неисправность, котел может самопроизвольно перезагружаться или отключаться при выходе на максимальную мощность, которая в большинстве случаев требуется именно в режиме приготовления горячей воды.

В качестве ошибок плат еще возможна неправильная ее настройка. Но это лишь касается тех случаев, когда проблемы появились после ее замены. Платы BAXI универсальные и требуют настройки под конкретный котел.

Существует несколько разных типов газовых горелок, однако их принцип работы одинаковый.

Горелка представляет собой металлическую полую трубку с несколькими отверстиями (соплами). В нее подается газ, который сгорает на воздухе, нагнетающемся в камеру сгорания.

Схематично это можно представить так.

Принцип работы газовой горелки (схема)

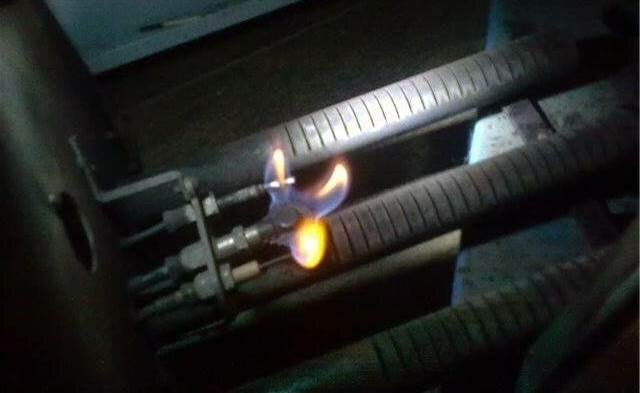

А в реальном газовом котле горелка выглядит так.

Таким образом, если газовый котел не загорается, это значит, что не выполняются какие-либо из условий горения:

Не подается газ.
Отсутствует тяга (не подается воздух).
Не выводятся продукты горения (в результате они скапливаются и не дают пламени разгореться, из-за чего оно тухнет сразу после поджигания).

Причины затухания горелки котла могут быть вызваны внешними факторами:

ухудшение естественной тяги дымохода или ее опрокидывание;
понижение давления газа в магистрали;
неисправности счетчика газа;
засорение газового фильтра;
отключение электроэнергии;
недостаток приточного воздуха;
сквозняк в доме, создающий кратковременный переизбыток приточного воздуха;
неполадки системы отопления.

Очень редко резкие порывы ветра могут опрокинуть тягу в вертикальных наружных дымоходах или вытяжных шахтах, устроенных в толще стены, из-за чего газовый котел может тухнуть.

Современные газовые котлы оборудованы минимальным комплектом автоматики безопасности, перекрывающим подачу газа по таким признакам:

Падение давления газа в магистрали.
Недостаточная тяга, создаваемая дымоходом.
Затухание горелки от внешнего воздействия.

Расширенный комплект автоматики позволяет контролировать температуру теплоносителя, регулировать интенсивность горения и так далее. Чем сложнее устройство, тем больше в нем элементов, подверженных неисправностям. Из-за них блокируется подача топлива и следует искать причину, по которой не зажигается газовый котел.

Приведем перечень возможных неисправностей:

Горелка поджигается, но через несколько секунд гаснет. Причиной может быть загрязнение сажей фотоэлемента датчика контроля пламени. Надо очистить элемент и повторить попытку розжига.
Выход из строя датчика тяги блокирует поступление газа в горелку. Можно попытаться очистить датчик, если это не поможет, то заменить его.
Вышедшая из строя термопара, управляющая клапаном безопасности, не даст горелке работать при отпущенном регулировочном колесе при розжиге. Неисправный элемент надо заменить.
Подача газа также блокируется при неисправном датчике давления теплоносителя. Как временное решение, его контакты можно включить напрямую, но впоследствии поставить новый элемент.
«Мертвый» дисплей может свидетельствовать о том, что сгорел предохранитель контроллера, поможет его замена. Такой же эффект бывает при неверной фазировке электрической сети, это лечится просто: нужно вилку вытащить из розетки и вставить обратно, перевернув ее.

Определить, по какой причине котел тухнет и где следует искать неисправность, поможет паспорт на изделие или инструкция по эксплуатации. В них расшифрованы коды ошибок, появляющиеся на дисплее отопительной установки при каждом случае некорректной работы.

Что можно сделать самостоятельно

Последовательность первых действий во всех случаях одинакова:

Котел отключается от электросети, а газовый кран полностью перекрывается.
Проводится визуальный осмотр — на предмет возможных засорений, механических повреждений.
Если камера сгорания открытая, можно просто зажечь спичку или зажигалку и подержать пламя рядом с отверстиями, через которые воздух подается в горелку. Если тяга не засорена, язычок сразу отклонится в сторону отверстий, а пламя будет гореть ровно. Если пламя отклоняется слабо, значит, есть большие засорения.
Также можно сделать выводы и по работе котла. Если он довольно сильно гудит, а цвет пламени ближе к бесцветному, значит, тяга слишком сильная – ее нужно уменьшить.

Нормальное расположение дымохода относительно кровли

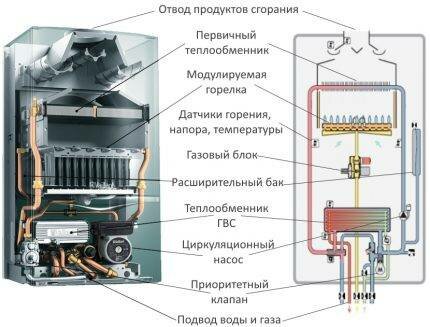

Принцип работы двухконтурного газового котла

Чтобы разобраться в том, почему газовый котел стал плохо греть воду или подача горячей воды вовсе отсутствует, необходимо понять, как работает двухконтурный агрегат. Практически любое газовое оборудование данного типа оснащено несколькими блоками.

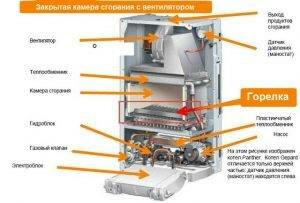

В основном узле обеспечивается зажигание газовой смеси и ее горение. Дополнительный водяной узел обеспечивает уровень подачи горячей воды, и осуществляет контроль давления в магистрали. За вывод продуктов сгорания за пределы жилья отвечает блок дымоотведения.

При запуске оборудования активируется работа насоса, выполняющего закачку воды в систему. Жидкость начинает циркулировать по трубкам теплообменника, где равномерно прогревается благодаря воздействию горелки.

Котел имеет два контура, один из которых отвечает за отопление, а второй – за работу ГВС. Одновременная работа двух контуров невозможна

Процесс нагрева контролируется датчиками или простой механической системой или автоматикой газового котла, в зависимости от модели и сложности устройства. При достижении заданной температуры подача газа прекращается. При снижении температуры до критической величины происходит запуск горелки и цикл повторяется.

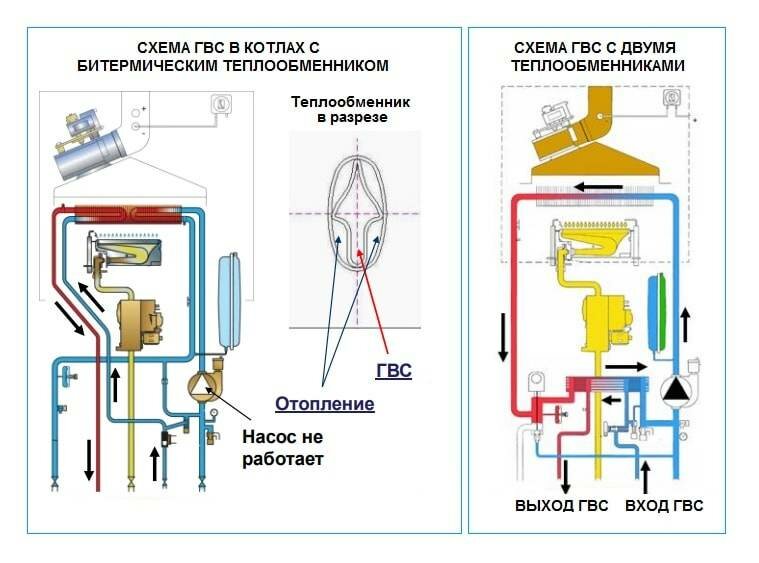

Отличительные схемы работы двухконтурных котлов

При возникновении проблем с горячим водоснабжением для выяснения причин необходимо разобраться со схемой работы газового агрегата в режиме ГВС. Существует два варианта с битермическим и вторичным теплообменником.

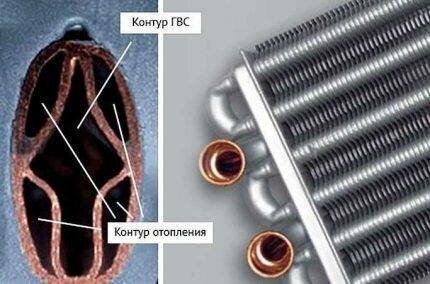

Котел с битермическим теплообменником

Принцип работы агрегата с битермическим теплообменником связан с конфигурацией – по сути, это одна трубка сложной формы, расположенная внутри другой. По внешней секции трубки движется теплоноситель, а по внутренней – вода ГВС.

При работе в режиме отопления горелка обеспечивает нагревание теплоносителя до заданной температуры и отключается. При открытии крана горячей воды начинается движение жидкости по внутреннему контуру теплообменника, одновременно с этим перекрывается клапан блокировки внешнего контура.

В двухконтурных котлах с битермическим теплообменником в одном теплообменнике одновременно находится внутренний и внешний контуры, отвечающие за работу отопления и ГВС

Горелка работает непрерывно на максимальной мощности, обеспечивая нагрев проточной воды. После закрытия крана открывается клапан подачи теплоносителя, и котел начинает работать в штатном режиме.

Котел с вторичным теплообменником

В другом типе котлов с вторичным теплообменником принцип работы немного иной. За нагрев воды отвечает не просто второй контур, а отдельный пластинчатый теплообменник, оснащенный трехходовым клапаном.

Вторичный теплообменник выглядит предпочтительнее битермического – его легче снять для промывки и очистки

При открытии крана горячей воды происходит перенаправление теплоносителя с одного теплообменника на другой, где и передается тепло, протекающей воде. При этом насос продолжает работать, обеспечивая прокачку теплоносителя по малому контуру.

Система с естественной и принудительной циркуляцией

Причины, по которым газовые котлы перестают греть воду, могут зависеть и от способа циркуляции теплоносителя. Но это больше связано не именно с нагревом воды, а с работой самого устройства. Причиной плохой работы котла, включенного в схему с естественной циркуляцией, является либо несоблюдение уклонов, либо наличие воздушных пробок.

В отопительных контурах с принудительной циркуляцией такая проблема отсутствует, так как теплоноситель движется по системе под действием циркуляционного насоса. Далее не будем останавливаться на работе самого газового котла, а будем рассматривать исключительно проблемы ГВС, полагая, что котел нормально функционирует в режиме отопления.

Засорение теплообменника (снижение пропускной способности)

Часто обрастание внутренних стенок теплообменника накипью или грязевыми отложениями является причиной проблем с горячей водой. Если водопроводная вода не проходит предварительной фильтрации (грубой очистки) и температура горячей воды завышена – стенки теплообменника со временем обрастают накипью и грязью, снижается их теплопроводность и проходное сечение.

https://www.youtube.com/watch?v=BS63EKltXYA

С каждым разом пользователь прибавляет температуру ГВС на котле все больше и больше, чтобы получить желаемый результат на смесителе. С ростом температуры накипь образовывается еще быстрее и в итоге температура ГВС котла на максимуме, а вода нагревается недостаточно. Особенно негативно этот процесс влияет на котел с битермическим теплообменником. Пластинчатые теплообменники хорошо поддаются промывке.

Ремонт и ошибки газовых котлов Viessmann Vitopend 100-W

Замена проточного теплообменника

Закрыть настенный котел Viessmann Vitopend 100-W со стороны отопительного контура и со стороны контура водоразбора ГВС и слить из него воду.

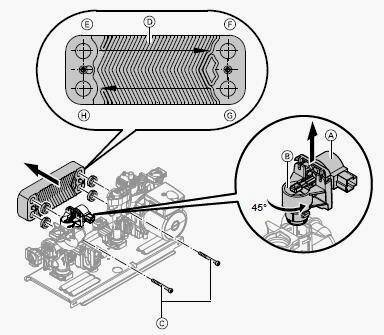

Рис.8. Демонтаж проточного теплообменника

E — Подающая магистраль греющего контура, F — Обратная магистраль греющего контура, G — Трубопровод холодной воды, H — Трубопровод горячей воды

Проверить подключения контура водоразбора ГВС на наличие накипи, а подключения греющего контура на загрязнение. При необходимости очистить или заменить проточный теплообменник.

Работы по замене проточного теплообменника:

— Немного сместить шаговый двигатель A вверх.

— Повернуть адаптер шагового двигателя B с шаговым двигателем A на 1/8 оборота против часовой стрелки и вынуть его.

— Ослабить два винта C на проточном теплообменнике и вынуть проточный теплообменник D вместе с уплотнениями.

— Сборка проточного теплообменника D осуществляется в обратном порядке с использованием новых уплотнений. Крутящий момент крепежных винтов: 5,5 Нм.

— При монтаже следить за положением крепежных отверстий и правильной посадкой уплотнений.

— Обеспечить правильное положение при монтаже проточного теплообменника. Соблюдать маркировку «Top» (верх).

— Выполнить сборку водогрейного котла в обратном порядке.

— Наполнить водогрейный котел водой, прокачать (удалить воздух) и проверить герметичность.

Ограничитель температуры и датчики котла Висман Витопенд 100-W

Рис.9.

Диагностика датчиков

Если датчик протока представляет собой микровыключатель, то для диагностики достаточно проверить замыкание контактов тестером. Для этого – отсоединить контакты с датчика, подключить тестер в режиме “прозвонки”, включить кран разбора воды. Если замыкание не происходит – значит, датчик неисправен и требует осмотра и при необходимости замены.

Датчики с расходомером регистрируют величину протока воды, которую можно, как правило, вывести на дисплей котла. Для котлов BAXI нужно:

удерживать кнопку “i” для доступа в информационное меню в течение 5 секунд
кнопками регулировки температуры ГВС пролистать до параметра А08 (фактический расход воды, проходящей через датчик, литров в минуту * 10)

Теперь остается сравнить фактический расход воды из крана с расходом по датчику. Если фактический расход не соответствует величине по датчику, то вероятнее всего его нужно заменить.

Так как механическая часть датчика расхода представляет собой турбинку, то в случае загрязнения она может подклинивать и сигнал с датчика пропадать. Нет сигнала с датчика протока – котел прекращает нагрев воды.

Фактическую температуру горячей воды котел определяет по показаниям датчика температуры. Потому, если с него по каким-то причинам поступают неверные показания – котел может работать неправильно в режиме приготовления горячей воды. Датчик температуры представляет из себя терморезистор с зависимостью сопротивления от температуры.

Проверка такого датчика заключается в измерении его сопротивления при заведомо известной температуре. В котлах бакси устанавливаются датчики NTC с обратной зависимостью сопротивления от температуры. При комнатной температуре сопротивление датчика должно быть примерно 10 кОм, при температуре 45 градусов 4,3 кОм.

Возможные способы решения проблемы

Чаще неполадки у котла выявляются в отопительный сезон, когда работают оба контура прибора. Существует две основные проблемы, с которыми сталкиваются обладатели настенных газовых котлов, таких как «Аристон»:

все системы котла работают, прибор включается, но слабо греет воду или не нагревает вообще;
котел не запускается, и, как следствие, не происходит подача горячей воды.

Перед выяснением причин неисправности агрегата следует заглянуть в руководство по эксплуатации, прочитать инструкции и проверить правильность настроек и подключения прибора.

Обратите внимание! Современные газовые котлы снабжены диагностической системой, которая выявляет неисправности и выводит код ошибки на дисплей. Расшифровать коды поможет инструкция к агрегату

Если все требования и условия соблюдены, следует рассмотреть наиболее часто встречающиеся причины неисправностей:

Засор. Эксперты утверждают, что использование нефильтрованной рабочей жидкости повышает риски засора труб теплообменника. Образовавшаяся накипь уменьшает его теплопроводность, что заставляет работать агрегат с перерасходом энергоносителя. При этом не достигается оптимальный температурный режим даже при непрерывной работе прибора. Из-за осевшего внутри труб теплообменника известкового налёта металл подвергается коррозийным изменениям, что может привести к его разрыву.
Неисправный насос. Циркуляция теплоносителя может быть прекращена по причине скопления воздуха, так называемой воздушной пробки в насосе. Второй причиной неполадки насоса может стать ротор, который заклинило. Переставший функционировать циркуляционный насос может привести к перегреву газового котла.
Застопорился датчик протока. Внутри котла находится датчик в виде турбины, напоминающей маленький вентилятор. Когда турбина крутится внутри датчика, за счёт тока жидкости вырабатывается электрический импульс, который подаётся на управляющий блок. Таким образом электросистема понимает, что нужно прогревать теплоноситель.
Заклинило трехходовой клапан. Такая неисправность не позволит переключить подачу воды с отопления на ГВС. Стопор клапана может произойти из-за засора, как самой детали, так и газового шланга или фильтра.
Недостаточное давление. Если объём жидкости в системе не создаёт нужного давления, клапан подачи воды не открывается, что приводит к отказу зажигания горелки.

Далее по ситуации:

При засоре теплообменника можно прочистить его с помощью специальных жидкостей, либо применив проверенные домашние средства для удаления накипи. В последующем лучше использовать фильтрующие устройства на входе теплоносителя в котёл.
Если причина в неисправном насосе, следует разобрать его и осмотреть ротор. При обнаружении посторонних частиц, которые стопорят свободное движение, необходимо удалить их. Также подлежит осмотру фильтр на предмет засора.
Когда причиной неисправности стал датчик протока воды, необходимо достать из него деталь, внутри которой находится турбина. Если при вращении пальцем она начинает щёлкать или тормозить по ходу движения, это значит, что в корпусе находятся посторонние частицы. Следует попытаться промыть турбину и прочистить каждую её лопасть с помощью ватной палочки, смоченной в очищающей жидкости.
Трехходовой клапан, если он стал причиной неисправности котла, также необходимо прочистить, а заодно проверить газовый шланг и фильтр.
При пониженном давлении следует проверить все фитинги и вентили на приборе, напор, с которым вытекает вода из смесителя. Если протечек нет, а напор слабый или отсутствует, то простое пополнение воды в расширительном баке поможет решить проблему.

Одним из главных советов является соблюдение правил эксплуатации и следование рекомендациям производителей

Важно помнить, профилактика всегда выгоднее и лучше, чем ремонт. Своевременное обслуживание, проверка основных узлов системы позволит продлить срок службы автономного отопительного прибора

Принципы работы

Газовые котлы, как правило, имеют два контура — отопительный и подогрева воды. Двухконтурные приборы — это совокупность нескольких блоков, отвечающих за определенный функционал системы. Так, газовый блок отвечает за зажигание и горение горелки, которая позволяет греться теплопроводящей жидкости, в водяном узле происходит подача воды и обеспечение необходимого давления в магистрали, дымоотводный блок выбрасывает в окружающую среду продукты сгорания, управляющий блок контролирует работу всех систем котла.

При запуске агрегата при помощи насоса происходит закачка воды в систему, проходя по трубам теплообменника. Как только жидкость поступила в водяной узел, открывается клапан подачи газа и срабатывает зажигание горелки. Процесс прогревания корпуса теплообменника происходит равномерно и контролируется температурными датчиками.

Важно! Цикличность нагрева регулируют датчики. При снижении температуры воды до определённой температуры именно датчики передают импульс на управляющий модуль для возобновления нагрева

https://www.youtube.com/watch?v=wrvkuSRm3n4

Когда горячая вода поступает в смеситель, подключается датчик потока. От него к плате поступает сигнал, после чего срабатывает трехходовой клапан и переключается на обогрев водоснабжения.
